Khám phá cách DJI O4 Ground Station kết hợp hệ thống ăng-ten mảng gồm 12 ăng-ten, cơ chế tự động lựa chọn đa băng tần và hai chế độ vận hành để mở rộng phạm vi phủ sóng của DJI Dock 3 lên tới 40 km, ngay cả trong những môi trường hoạt động khắc nghiệt nhất.



Đối với các chương trình triển khai máy bay không người lái (UAV) ở quy mô lớn, khả năng truyền thông tin cậy là yếu tố thiết yếu. Việc mất tín hiệu tại hiện trường không chỉ làm gián đoạn một nhiệm vụ bay mà còn có thể làm đình trệ toàn bộ quy trình vận hành. Dù là một trạm DJI Dock được triển khai tại cơ sở ở khu vực hẻo lánh, một hành lang bay đi qua môi trường đô thị mật độ cao, hay một tuyến kiểm tra trải dài trên địa hình hiểm trở, hạ tầng mặt đất đều phải đảm bảo khả năng hoạt động ổn định và đáng tin cậy.

DJI O4 Ground Station được thiết kế chuyên biệt để đáp ứng những yêu cầu này. Hệ thống giải quyết các hạn chế về tín hiệu vốn thường giới hạn khả năng triển khai UAV trên phạm vi rộng bằng cách tích hợp bộ thu phát tần số vô tuyến (RF) hiệu suất cao, hệ thống ăng-ten mảng đa hướng gồm 12 ăng-ten và cơ chế tự động lựa chọn đa băng tần trong một thiết bị không yêu cầu bảo trì và hoạt động bền bỉ trong mọi điều kiện thời tiết. Hệ thống này không chỉ mở rộng phạm vi hoạt động mà còn định nghĩa lại khả năng triển khai các hoạt động tự động, liên tục và không cần người trực tại hiện trường.

Khi được sử dụng cùng DJI Dock 3, DJI O4 Ground Station cung cấp hai chế độ vận hành:

• Gateway Mode (Chế độ Cổng kết nối): Kết nối trực tiếp với DJI FlightHub 2 thông qua Ethernet hoặc mạng di động (Cellular), cho phép truyền video theo thời gian thực và điều khiển UAV từ xa.
• Relay Mode (Chế độ Chuyển tiếp): Cho phép duy trì liên lạc ngoại tuyến (Offline Communication) tại các thung lũng, khu vực bị che khuất tín hiệu và những địa điểm nằm ngoài vùng phủ sóng của mạng viễn thông.

Khi kết hợp với DJI Matrice 400, hệ thống hỗ trợ khoảng cách truyền dẫn lên tới 40 km, trong khi mức tiêu thụ điện năng ở chế độ chờ chỉ 7 W. Đồng thời, hệ thống có độ bền và độ ổn định cao, đủ khả năng vận hành liên tục trong thời gian dài mà không cần bảo trì trực tiếp tại hiện trường.

1. PHẦN CỨNG CẢI TIẾN, TRUYỀN DẪN MẠNH MẼ

1. Bộ thu phát tần số vô tuyến (RF) hiệu suất cao

Khả năng truyền thông tin cậy trong các môi trường có mật độ vật cản cao bắt đầu từ chính phần cứng. Bộ thu phát RF của DJI O4 Ground Station cung cấp công suất phát RF cao, giúp tăng đáng kể khả năng xuyên vật cản và mở rộng vùng phủ sóng trong các môi trường đô thị có nhiều công trình như tòa nhà, cơ sở hạ tầng, cũng như tại các hành lang có mức nhiễu điện từ cao.

Tỷ số tín hiệu trên nhiễu (SNR) được tối ưu hóa giúp nâng cao độ nhạy của bộ thu, cho phép trạm mặt đất khôi phục và xử lý các tín hiệu vẫn còn khả dụng ngay cả trong những môi trường điện từ phức tạp, nơi mà các hệ thống có hiệu năng thấp hơn thường mất kết nối hoàn toàn.



2. Hệ thống ăng-ten mảng đa hướng có độ lợi cao

Sử dụng 12 ăng-ten bên trong và bên ngoài với phân cực ngang và phân cực dọc, DJI O4 Ground Station cung cấp vùng phủ sóng đa hướng có độ lợi cao. Bất kể vị trí của máy bay so với trạm mặt đất, hệ thống luôn thu nhận tín hiệu liên lạc một cách liên tục và ổn định, duy trì kết nối thông suốt trong suốt quá trình thực hiện các nhiệm vụ trên phạm vi rộng.

3. Tự động lựa chọn đa băng tần

Môi trường RF trong đô thị vốn có mức độ cạnh tranh và nhiễu tín hiệu rất cao. DJI O4 Ground Station tự động chuyển đổi giữa các băng tần dưới 2 GHz (Sub-2G), 2,4 GHz, 5,2 GHz, 5,8 GHz và các băng tần khác để tránh tình trạng tắc nghẽn phổ tần và vượt qua các nguồn gây nhiễu, mà không cần bất kỳ sự can thiệp nào từ người vận hành.

Kết quả là hệ thống luôn duy trì luồng video sắc nét, mượt mà và không bị giật hình, ngay cả trong những điều kiện phổ tần đầy thách thức. Khi kết hợp với DJI Matrice 400, hệ thống hỗ trợ khoảng cách truyền dẫn lên tới 40 km.

4. GNSS hỗ trợ 5 hệ thống vệ tinh, 19 băng tần

Mô-đun RTK tích hợp có độ lợi cao hỗ trợ theo dõi 19 băng tần thuộc 5 hệ thống định vị vệ tinh toàn cầu (GNSS). Ngay cả trong các môi trường bị che khuất một phần, hẻm đô thị (urban canyon), khu vực có tán cây rậm rạp hoặc địa hình phức tạp, hệ thống vẫn có thể nhanh chóng thu nhận tín hiệu vệ tinh và cung cấp liên tục dữ liệu định vị với độ chính xác đến từng centimet. Điều này giúp duy trì khả năng định vị chính xác của máy bay trong suốt toàn bộ nhiệm vụ bay.

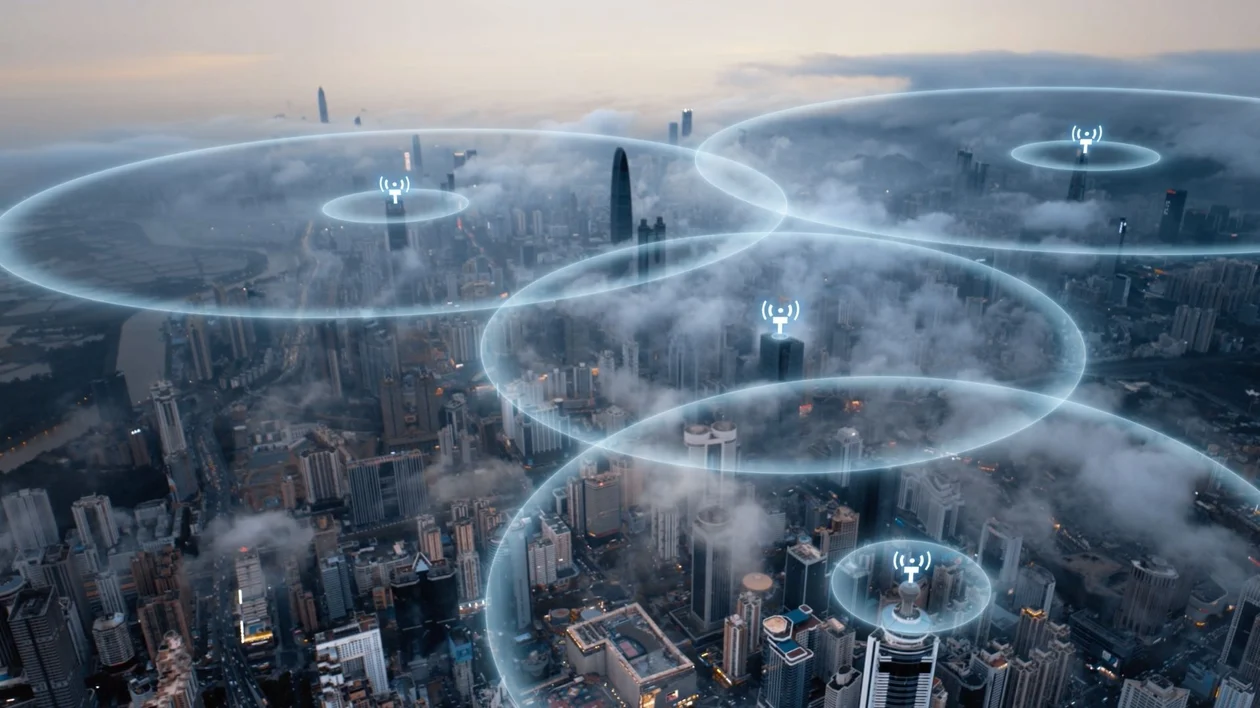

II. CHẾ ĐỘ GATEWAY: PHẠM VI PHỦ SÓNG RỘNG, KẾT NỐI TRỰC TIẾP VỚI MẠNG

1. Kết nối trực tiếp với FlightHub 2

Ở Chế độ Gateway, DJI O4 Ground Station kết nối trực tiếp với DJI FlightHub 2 thông qua Ethernet hoặc DJI Cellular Dongle 2 (được bán riêng), cung cấp luồng video có độ trễ thấp và băng thông cao. Điều này giúp trạm mặt đất không còn bị giới hạn bởi khoảng cách lắp đặt, đồng thời mở rộng phạm vi phủ sóng của DJI Dock 3 lên tới 30 km tính từ trạm mặt đất.

Chế độ Gateway tương thích với DJI Dock 3. Hệ thống hỗ trợ kết nối với FlightHub 2 Public Cloud, FlightHub 2 On-Premises, FlightHub 2 AIO, cũng như các hệ thống của bên thứ ba được phát triển thông qua Cloud API hoặc FlightHub Sync.



2. Bản đồ tín hiệu phục vụ triển khai chính xác

Sau mỗi chuyến bay, FlightHub 2 sử dụng dữ liệu bay đã thu thập để tạo Bản đồ tín hiệu (Signal Map), trực quan hóa các khu vực có vùng phủ sóng yếu. Người vận hành có thể sử dụng bản đồ này để lựa chọn vị trí lắp đặt trạm mặt đất với độ chính xác cao hơn, tăng cường độ tin cậy của các liên kết truyền thông trên toàn bộ vùng phủ, đồng thời đưa ra các quyết định triển khai dựa trên dữ liệu trước khi thực hiện nhiệm vụ tiếp theo.

3. Buồng lái ảo cho khả năng điều khiển linh hoạt

Ở Chế độ Gateway, Virtual Cockpit của FlightHub 2 cho phép điều khiển thủ công từ xa máy bay từ bất kỳ vị trí nào trong phạm vi phủ sóng của trạm mặt đất. Người vận hành có thể ghi đè lộ trình bay đã được thiết lập sẵn bất cứ khi nào cần, cho phép phản ứng nhanh và linh hoạt trước các yêu cầu nhiệm vụ tại nhiều vị trí khác nhau mà không cần có mặt trực tiếp tại địa điểm triển khai.

III. CHẾ ĐỘ RELAY: MỞ RỘNG KẾT NỐI NGOẠI TUYẾN VƯỢT RA NGOÀI VÙNG PHỦ MẠNG

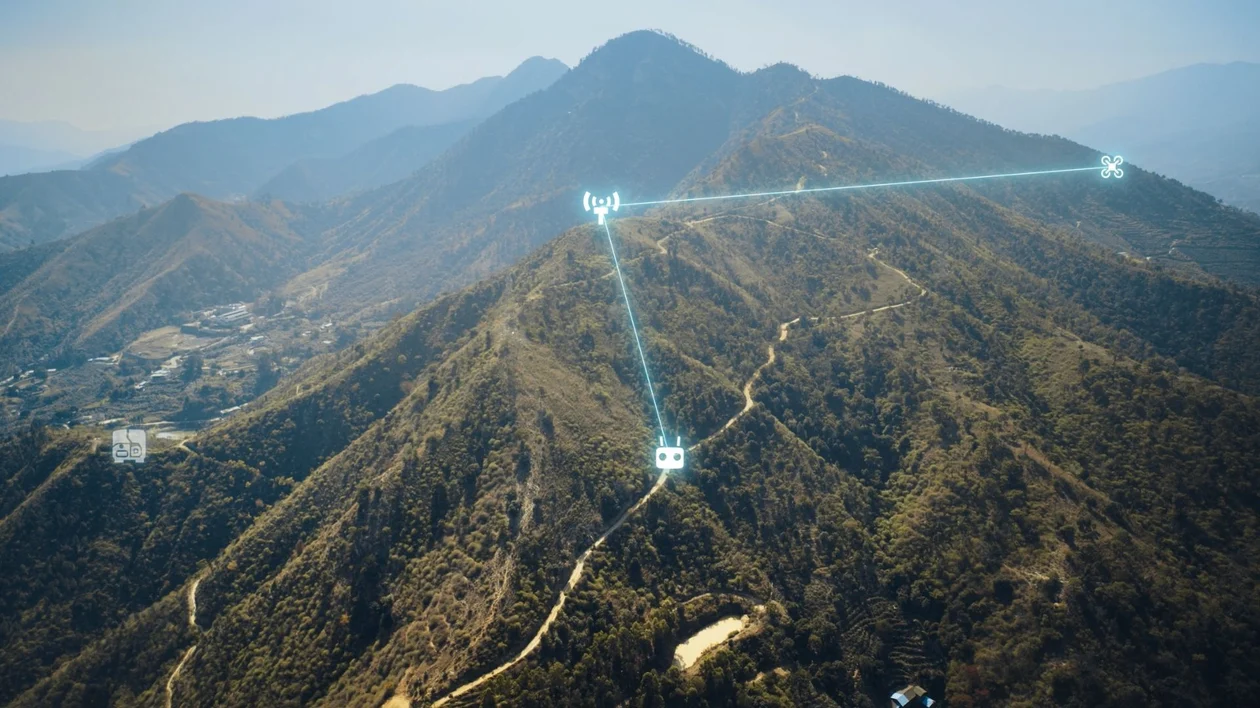

1. Lắp đặt tại vị trí cao để tránh cản trở sóng

DJI O4 Ground Station kế thừa khả năng triển khai theo chế độ chuyển tiếp (Relay) từ D-RTK 3 Relay Fixed Deployment Version. Tại các khu vực không có kết nối mạng, thung lũng, hành lang bị che khuất hoặc môi trường đô thị nơi không có hạ tầng mạng, người vận hành có thể chuyển sang Chế độ Relay và lắp đặt trạm mặt đất tại vị trí cao để mở rộng phạm vi truyền dẫn video của máy bay vượt xa giới hạn mà hạ tầng truyền thông thông thường có thể đáp ứng.

Chế độ Relay tương thích với DJI Dock 3, Matrice 400, Matrice 4E, Matrice 4T, Matrice 4D/4TD (khi sử dụng DJI RC Plus 2 Enterprise) và DJI FlyCart 100.



2. Luân phiên điều khiển thiết bị để tối đa hoá hiệu suất khai thác

Bộ điều khiển từ xa (Remote Controller) và DJI Dock nằm trong phạm vi phủ sóng tín hiệu có thể quét và kết nối từ xa với DJI O4 Ground Station. Một trạm mặt đất có thể phục vụ luân phiên nhiều máy bay, giúp rút ngắn thời gian chuyển đổi giữa các nhiệm vụ và nâng cao đáng kể hiệu suất khai thác phần cứng của toàn bộ đội bay.

IV. THIẾT KẾ BỀN PHỈ, QUẢN LÝ NGUỒN CẤP THÔNG MINH

1. Tin cậy cho mọi loại thời tiết

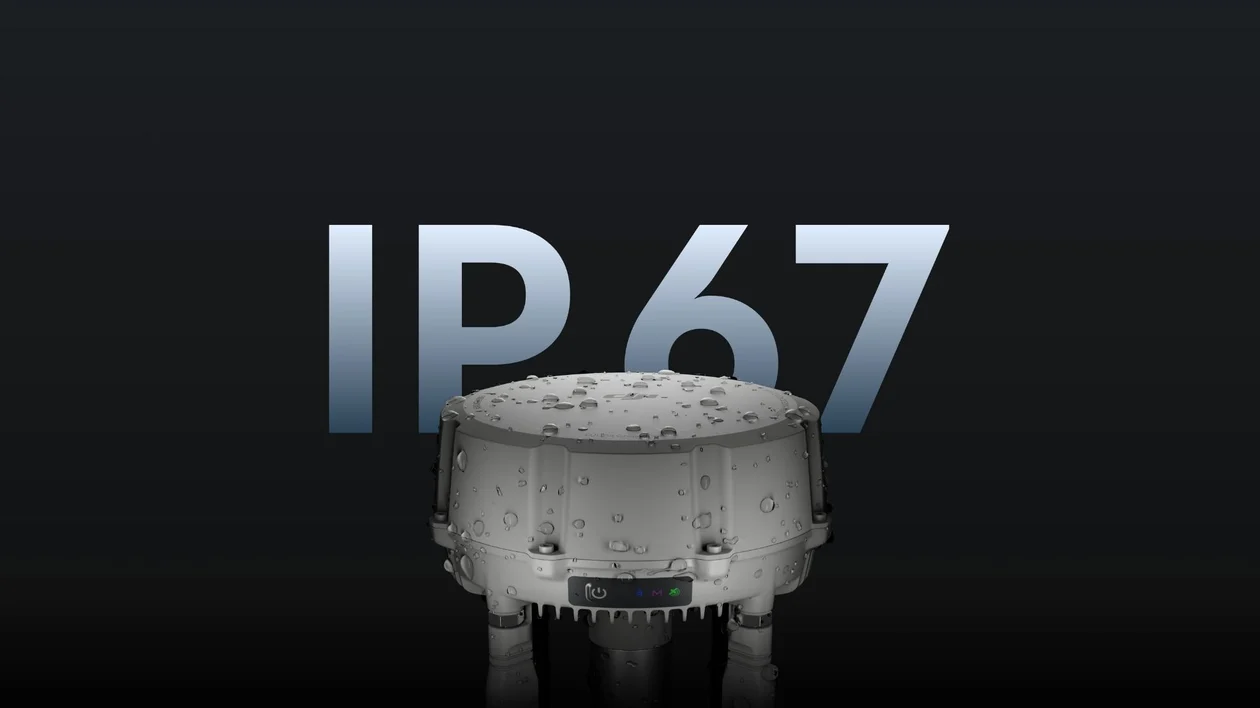

Chuẩn bảo vệ IP67 giúp thiết bị chống bụi và chống nước xâm nhập, trong khi DJI O4 Ground Station vẫn vận hành ổn định trong dải nhiệt độ từ -40°C đến 55°C (-40°F đến 131°F). Thiết kế bền bỉ này được phát triển chuyên biệt cho hoạt động liên tục, không cần người giám sát trong các môi trường ngoài trời khắc nghiệt, cơ sở ven biển, công trình lắp đặt trên vùng núi hoặc các khu công nghiệp có điều kiện khí hậu khắc nghiệt.

2. Bảo vệ chống sét

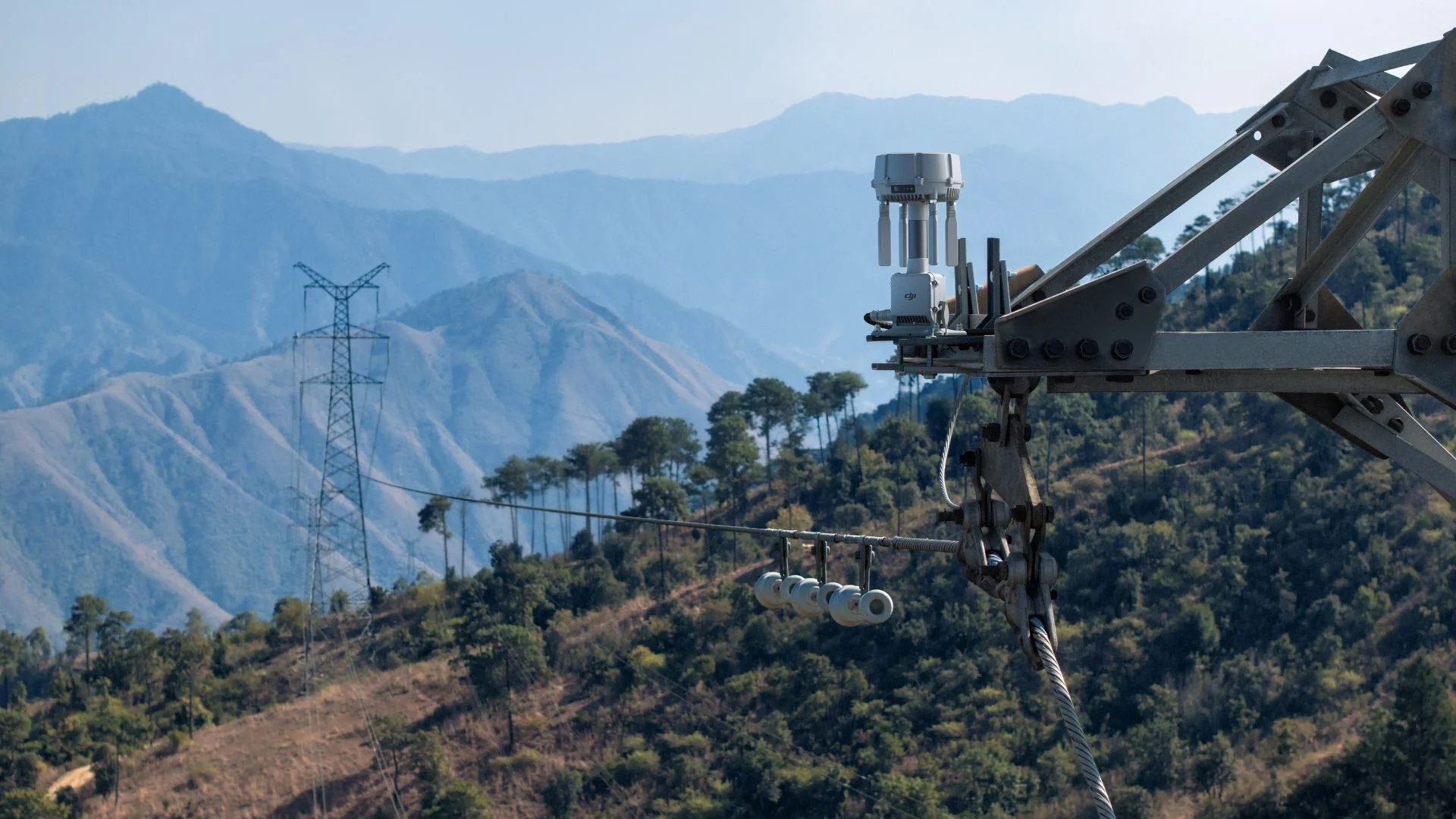

Các linh kiện chống sét độc quyền cùng với thiết kế tiếp địa đáp ứng tiêu chuẩn EN/IEC 61643-21 Cấp C (Category C). Điều này giúp giảm thiểu nguy cơ hư hỏng do sét đánh khi trạm mặt đất được triển khai tại các vị trí ngoài trời trên cao, chẳng hạn như đỉnh núi hoặc tháp truyền tải điện.

3. Thiết kế không cần  bảo trì

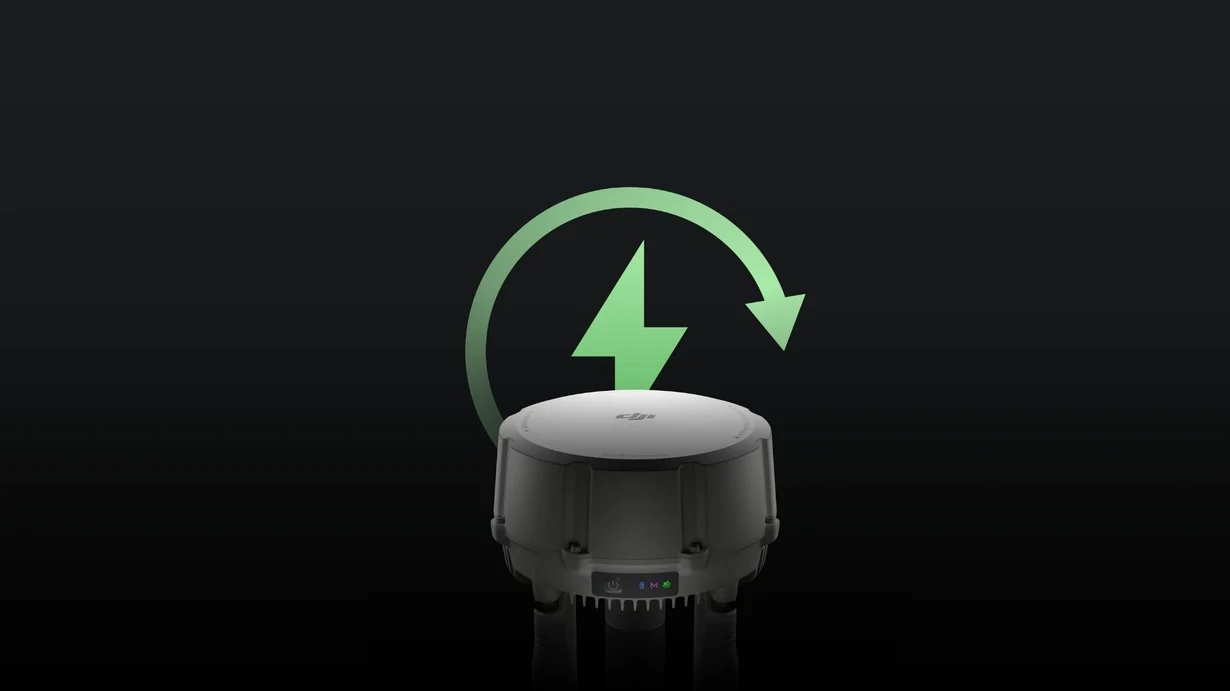

Thiết kế làm mát thụ động không sử dụng quạt cùng với cơ chế tự động khôi phục cho phép DJI O4 Ground Station tự động hoạt động trở lại sau sự cố mất điện hoặc các bất thường của phần mềm. Nhờ không có các bộ phận chuyển động hoặc hệ thống làm mát cần bảo trì, số lần phải bảo trì trực tiếp tại hiện trường được giảm xuống mức tối thiểu, qua đó giảm chi phí vận hành cũng như hạn chế nhu cầu phải khởi động lại thiết bị thủ công tại hiện trường.

4. Chế độ cấp nguồn thấp thông minh

Ở Chế độ Gateway, DJI O4 Ground Station được trang bị hệ thống quản lý nguồn điện thông minh. Khi không có máy bay được kết nối, thiết bị sẽ tự động chuyển sang chế độ ngủ (Hibernate), với công suất tiêu thụ ở chế độ chờ chỉ 7 W. Đối với các điểm triển khai ngoài lưới điện, trạm mặt đất hỗ trợ kết nối với các giải pháp năng lượng mặt trời DJI Power hoặc các hệ thống điện quang điện (Photovoltaic - PV) của bên thứ ba, cho phép triển khai và vận hành từ xa trong thời gian dài mà không cần nguồn điện lưới cố định.

V. HỆ SINH THÁI MỞ, TÍCH HỢP LINH HOẠT

1. Quản lý trực quan hợp nhất

DJI O4 Ground Station hỗ trợ tích hợp tối đa bốn camera IP tiêu chuẩn thông qua các giao thức ONVIF và GB/T 28181, cho phép truyền trực tiếp video thời gian thực đến DJI FlightHub 2. Các cảnh báo gốc của camera, chẳng hạn như phát hiện dịch chuyển, được đồng bộ tự động với hệ thống. Bên cạnh đó, FlightHub 2 còn hỗ trợ điều khiển từ xa các chức năng PTZ (Pan/Tilt/Zoom – Quay ngang/Nghiêng/Thu phóng) của các camera được kết nối, giúp người vận hành giám sát tập trung và có cái nhìn toàn diện về toàn bộ khu vực vận hành.

2. ESDK mở cho tích hợp tuỳ chỉnh

ESDK 2.0 dựa trên giao thức MQTT cùng với Cloud API được nâng cấp giúp đơn giản hóa việc tích hợp với các hệ thống của bên thứ ba, cho phép các nhà phát triển xây dựng những giải pháp tùy chỉnh chuyên biệt cho từng ngành dựa trên các khả năng của DJI O4 Ground Station. Thông qua giao thức MQTT, trạm mặt đất có thể kết nối với các bộ thu Remote ID hoặc ADS-B của bên thứ ba, cung cấp nhận thức tình huống theo thời gian thực về các tàu bay không người lái (UAV) và tàu bay có người lái hoạt động trong khu vực lân cận, từ đó chủ động bảo đảm an toàn cho vùng trời xung quanh.

VI. BẮT ĐẦU VỚI DJI O4 GROUND STATION

DJI O4 Ground Station là một bước tiến quan trọng dành cho các tổ chức triển khai các hoạt động vận hành UAV tự động trên phạm vi rộng. Bằng cách kết hợp hệ thống ăng-ten mảng đa hướng gồm 12 ăng-ten, cơ chế tự động tránh nhiễu đa băng tần, cùng hai chế độ vận hành trực tuyến và ngoại tuyến trong một thiết bị không yêu cầu bảo trì, sản phẩm đã loại bỏ những rào cản về truyền thông vốn từ lâu đã hạn chế phạm vi triển khai cũng như thời gian vận hành của các chương trình UAV tự động.

Đối với người dùng DJI Dock 3, Chế độ Gateway mở ra khả năng tích hợp trực tiếp với FlightHub 2 và điều khiển từ xa trong phạm vi phủ sóng lên đến 30 km, mà không cần nhân sự có mặt tại hiện trường. Đối với các nhiệm vụ được triển khai tại thung lũng, môi trường bị che khuất hoặc những khu vực ngoài vùng phủ của hạ tầng mạng, Chế độ Relay giúp mở rộng phạm vi thực hiện nhiệm vụ vượt ra ngoài giới hạn của mạng truyền thông. Còn đối với các điểm triển khai ngoài lưới điện, hệ thống quản lý nguồn điện thông minh cùng khả năng tương thích với các giải pháp năng lượng mặt trời giúp việc triển khai và vận hành tự động trong thời gian dài trở thành một giải pháp khả thi.

Dù bạn đang quản lý các tuyến kiểm

tra cơ sở hạ tầng, giám sát các cơ sở ở khu vực xa hay các hoạt động logistics quy mô lớn, DJI O4 Ground Station được thiết kế để duy trì kết nối cho toàn bộ đội bay một cách ổn định, liên tục và trên phạm vi rộng.
