Quét LiDAR gần 1.200 km đường dây truyền tải điện: Nền tảng xây dựng mô hình số cho lưới điện truyền tải của PTC3

AGS Technologies ứng dụng công nghệ UAV LiDAR để xây dựng mô hình 3D phục vụ thiết lập đường bay tự động và chuyển đổi số hạ tầng truyền tải điện

Hệ thống đường dây truyền tải điện đóng vai trò huyết mạch trong việc đảm bảo an ninh năng lượng quốc gia. Trải dài qua nhiều khu vực đồi núi, rừng sâu và địa hình hiểm trở, các tuyến đường dây 220kV và 500kV luôn đòi hỏi công tác kiểm tra định kỳ với độ chính xác cao nhằm đảm bảo vận hành an toàn và liên tục.

Trong bối cảnh ngành điện đang đẩy mạnh chuyển đổi số, việc xây dựng mô hình số (Digital Twin) cho hệ thống lưới điện không còn là xu hướng mà đã trở thành nền tảng quan trọng để nâng cao hiệu quả quản lý tài sản và tự động hóa công tác kiểm tra bằng UAV.

Đồng hành cùng quá trình này, AGS Technologies đã triển khai dự án quét LiDAR gần 1.200 km đường dây truyền tải điện cho Công ty Truyền tải điện 3 (PTC3), tạo lập mô hình 3D phục vụ thiết lập đường bay tự động và hỗ trợ số hóa hạ tầng truyền tải điện trên phạm vi nhiều tỉnh miền Trung và Tây Nguyên.



Khi kiểm tra đường dây điện cần nhiều hơn những chuyến bay thủ công

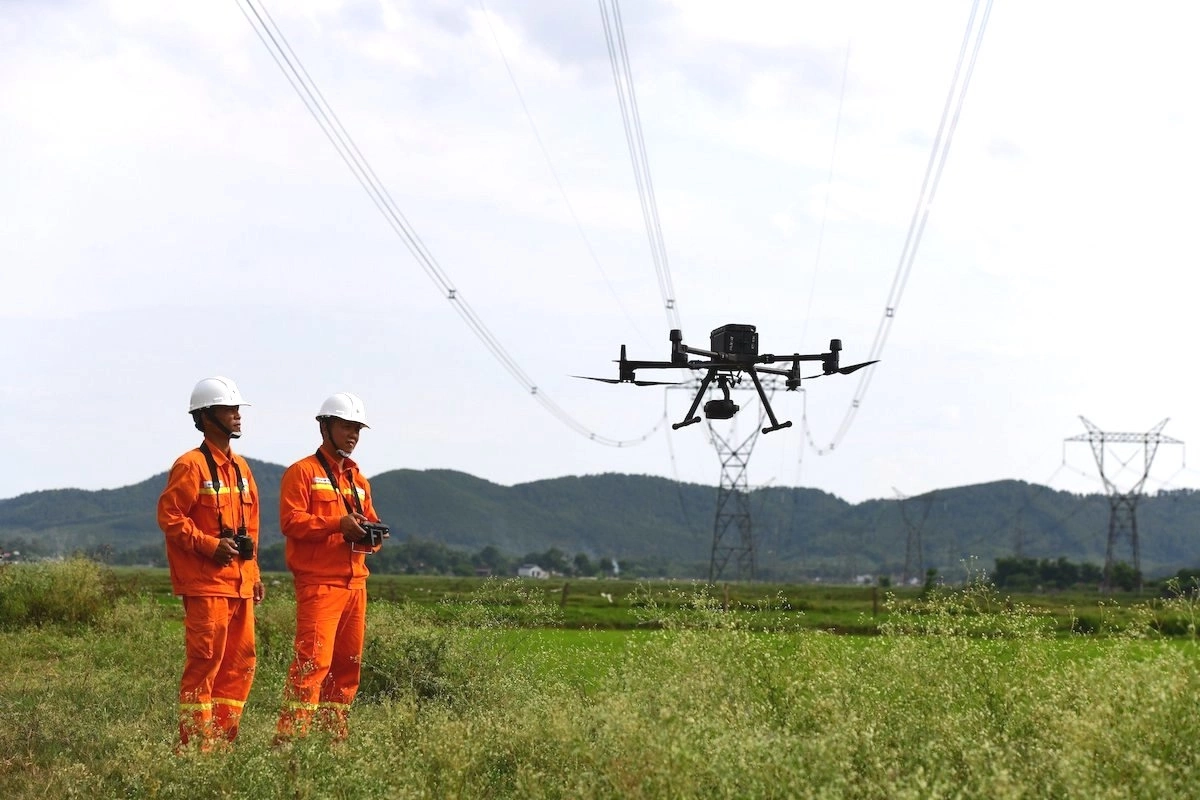

Trong nhiều năm, việc kiểm tra đường dây truyền tải điện bằng UAV chủ yếu được thực hiện theo phương pháp điều khiển thủ công.

Đối với mỗi tuyến đường dây, phi công phải trực tiếp khảo sát hiện trường, đánh giá địa hình và tự xây dựng phương án bay trước khi thực hiện nhiệm vụ. Những khu vực đi qua núi cao, thung lũng hoặc rừng tự nhiên khiến việc tiếp cận hiện trường mất nhiều thời gian. Không ít trường hợp, đội khảo sát còn phải leo lên các vị trí cao để quan sát địa hình và xác định hành lang bay an toàn.

Phương pháp này phụ thuộc lớn vào kinh nghiệm của từng phi công, khó tiêu chuẩn hóa quy trình và chưa khai thác được hết tiềm năng của các hệ thống bay tự động thế hệ mới.

Để triển khai các nhiệm vụ kiểm tra định kỳ bằng DJI Mavic 2 Enterprise Advanced, PTC3 cần một mô hình 3D có độ chính xác cao của toàn bộ tuyến đường dây. Đây chính là cơ sở để xây dựng các tuyến bay tự động, giúp UAV có thể lặp lại cùng một hành trình qua mỗi lần kiểm tra và tạo ra dữ liệu đồng nhất theo thời gian.



Công nghệ LiDAR mở ra cách tiếp cận hoàn toàn mới

Để đáp ứng yêu cầu về độ chính xác và quy mô của dự án, AGS Technologies triển khai giải pháp khảo sát bằng DJI Matrice 300 RTK, DJI Matrice 350 RTK kết hợp với cảm biến DJI Zenmuse L2 LiDAR.

Khác với phương pháp chỉ sử dụng ảnh quang học, công nghệ LiDAR cho phép thu thập dữ liệu không gian ba chiều với mật độ điểm cao, tái hiện chính xác địa hình, hệ thống cột điện, dây dẫn và toàn bộ hành lang tuyến. Ngay cả tại những khu vực có địa hình phức tạp hoặc thảm thực vật dày, dữ liệu LiDAR vẫn đảm bảo khả năng mô phỏng bề mặt địa hình phục vụ thiết kế đường bay tự động.

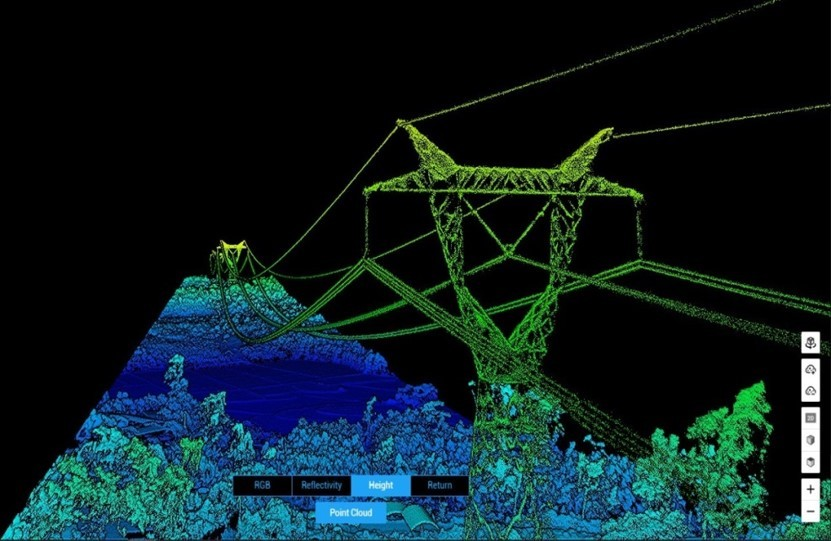

Sau khi hoàn thành khảo sát hiện trường, toàn bộ dữ liệu được xử lý trên DJI Terra để xây dựng mô hình đám mây điểm (Point Cloud) và mô hình 3D của toàn tuyến đường dây.



Triển khai đồng thời trên gần 1.200 km đường dây

Dự án được triển khai tại các tỉnh Phú Yên, Bình Định, Khánh Hòa, Ninh Thuận và Lâm Đồng, với tổng chiều dài khảo sát gần 1.200 km đường dây truyền tải điện.

Để đảm bảo tiến độ, AGS Technologies tổ chức 02 đội bay hoạt động song song. Mỗi đội bao gồm phi công UAV, kỹ sư giám sát hiện trường và nhân sự phụ trách phương tiện cùng hệ thống cấp nguồn lưu động.

Toàn bộ UAV được kết nối RTK nhằm đảm bảo độ chính xác định vị trong suốt quá trình khảo sát. Hệ thống pin được sạc liên tục bằng máy phát điện tại hiện trường, giúp duy trì hoạt động ổn định trong nhiều ngày liên tiếp, kể cả tại những khu vực không có nguồn điện.

Sau mỗi ngày làm việc, dữ liệu LiDAR được kiểm tra chất lượng, xử lý và hợp nhất thành mô hình số của từng đoạn tuyến trước khi tiếp tục khảo sát các khu vực tiếp theo.

Nhờ quy trình triển khai được chuẩn hóa cùng kinh nghiệm thực hiện các dự án hạ tầng quy mô lớn, AGS Technologies đã hoàn thành toàn bộ dự án trong 45 ngày, đáp ứng đầy đủ yêu cầu về tiến độ và chất lượng dữ liệu của chủ đầu tư.



Từ dữ liệu LiDAR đến nền tảng cho tự động hóa kiểm tra đường dây

Giá trị lớn nhất của dự án không chỉ nằm ở khối lượng dữ liệu thu thập được mà ở khả năng khai thác dữ liệu đó trong các hoạt động vận hành lâu dài.

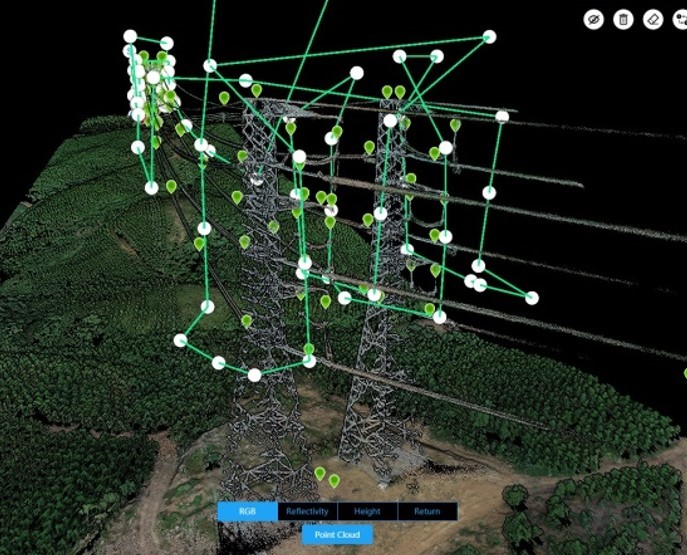

Mô hình 3D được xây dựng từ dữ liệu LiDAR cho phép PTC3 thiết lập các tuyến bay tự động phục vụ kiểm tra định kỳ bằng UAV. Thay vì phụ thuộc vào kỹ năng điều khiển của từng phi công, các nhiệm vụ bay có thể được thực hiện theo cùng một quỹ đạo, đảm bảo tính lặp lại và nhất quán của dữ liệu qua từng lần kiểm tra.

Bên cạnh đó, dữ liệu đám mây điểm và mô hình 3D còn được sử dụng để bổ sung cho công tác xây dựng mô hình số của các trạm biến áp trong khu vực, từng bước hình thành cơ sở dữ liệu phục vụ quản lý tài sản và chuyển đổi số ngành điện.



Giá trị mang lại cho PTC3

Việc ứng dụng công nghệ UAV LiDAR đã giúp PTC3 xây dựng được nền tảng dữ liệu không gian có độ chính xác cao cho hệ thống đường dây truyền tải điện.

Mô hình số của tuyến đường dây không chỉ hỗ trợ thiết lập đường bay tự động mà còn giúp giảm thời gian khảo sát hiện trường, nâng cao mức độ an toàn cho đội ngũ kỹ thuật và chuẩn hóa quy trình kiểm tra trên phạm vi hàng nghìn kilômét.

Quan trọng hơn, dữ liệu này sẽ tiếp tục được khai thác trong nhiều năm tới, phục vụ quản lý tài sản, đánh giá hiện trạng công trình và phát triển các ứng dụng Digital Twin trong ngành truyền tải điện.

Đối với AGS Technologies, dự án là minh chứng cho năng lực triển khai các chương trình khảo sát UAV LiDAR quy mô lớn tại Việt Nam. Từ khảo sát địa hình, xây dựng mô hình 3D đến phát triển các giải pháp hỗ trợ tự động hóa kiểm tra hạ tầng, AGS luôn hướng tới mục tiêu cung cấp dữ liệu chính xác, đáng tin cậy và tạo ra giá trị lâu dài cho khách hàng.
